برش دیوار بتن مسلح مرکز کنترل

برش دیوار بتنی ضد انفجار جهت ارتباط مرکز کنترل و مرکز سوئیچینگ

با توجه به این که در دیگر ایستگاه های پمپاژ گاز در مسیر ارسال  از خرمشهر از کمپرسور برای باز کردن اوپنینگ در دیوار بتن مسلح استفاده شده بود، نارضایتی کارکنان شاغل در مرکز کنترل و مرکز سوئیچینگ باعث گردید برای برش دیوار بتن مسلح در ایستگاه های پمپاژ هشترود ( آذربایجان شرقی ) و ایستگاه پمپاژ گاز ماه نشان ( زنجان ) از شیوه های برش بتن مسلح به جای تخریب مکانیکی استفاده شود. در پی تماس با دفتر شرکت اکیپ از تبریز برای انجام عملیات برش در ایستگاه های پمپاژ گاز هشترود و ماه نشان ارسال گردید. رضایت کامل پیمانکار پروژه و پرسنل محترم شرکت ملی انتفال گاز از سرعت انجام کار و عدم ایجاد آلودگی صوتی و زیست محیطی ( گرد و خاک و … ) باعث مباهات مجموعه ماست.

با تشکر ویژه از جناب آقای مهندس جلیل زاده ( ایستگاه پمپاژ گاز ماه نشان زنجان )

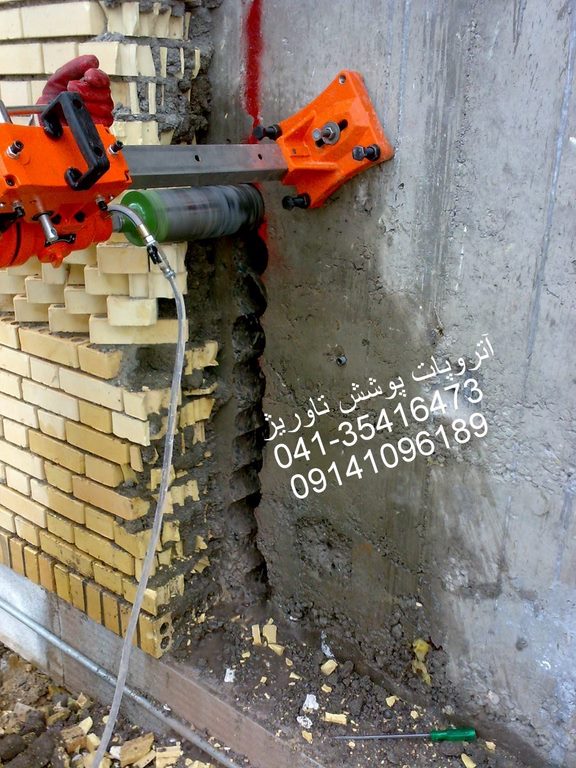

  • نصب دستگاه روی دیوار و شروع برش پس از مشخص کردن خطوط برش با رنگ
شروع عملیات برش دیوار بتن مسلح با نصب دستگاه کرگیری روی دیوار

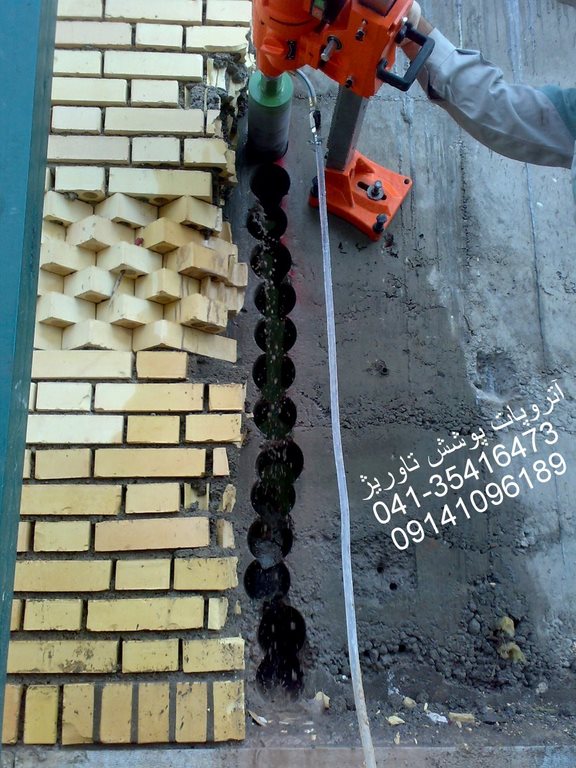

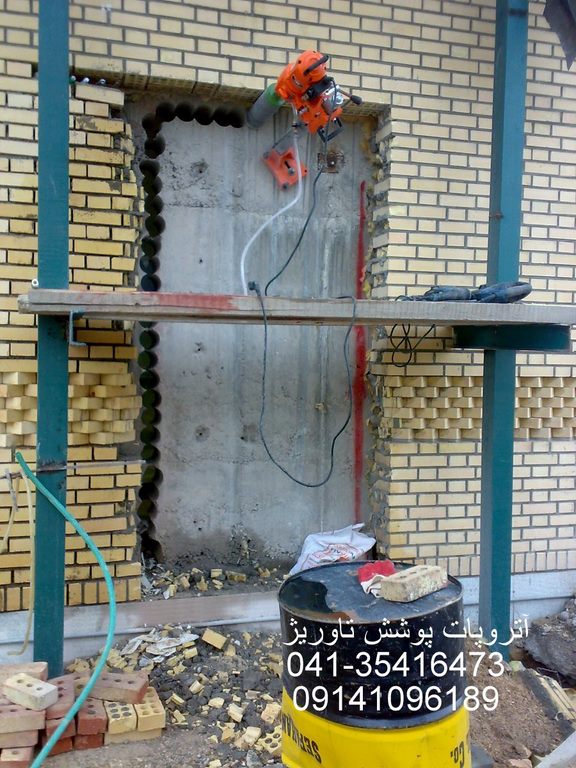

  • ادامه برش به شیوه کرگیری متوالی
دستگاه کرگیری نصب شده روی دیوار حین عملیات برش دیوار به روش کرگیری متوالی

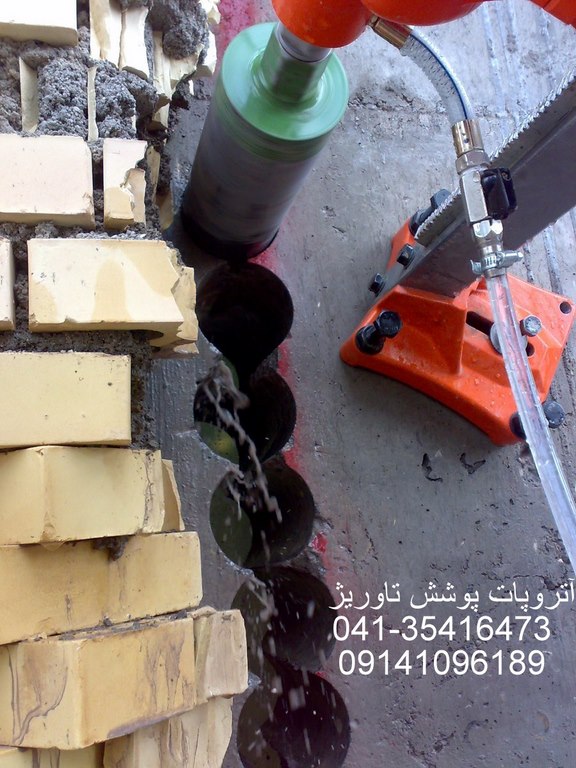

  • جریان آب از میان مته کرگیری به منظور جلوگیری از داغ شدن و استهلاک بیش از حد سگمنت های الماسه سر مته :
جریان آب داخل مته کرگیری برای جلوگیری از استهلاک سریع سگمنت های الماسه
  • جریان آب از میان مته کرگیری علاوه بر محافظت از الماس های سر مته از گیر کردن مته کرگیری حین کار به میزان زیادی جلوگیری میکند :
ادامه عملیات کرگیری با جریان پیوسته آب داخل مته
  • ادامه برش روی خطوط مشخص شده روی عضو بتنی تا جداشدن کامل قطعه بتنی ناخواسته :
ادامه برش بتن در عرض اوپنینگ
  • ادامه برش بتن در عرض :
دستگاه کرگیری در حال برش عرض اوپنینگ
  • برش عرض محل نصب درب :
برش عرض اوپنینگ توسط اپراتور دستگاه کرگیری

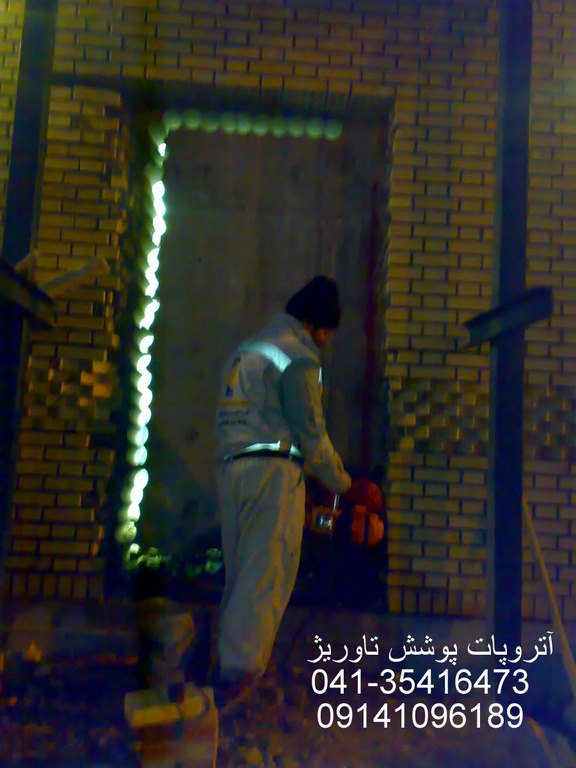

  • ادامه عملیات برش در شیفت شب با اخذ پرمیت از واحد HSE ایستگاه پمپاژ :
ادامه عملیات برش بتن در شیفت شب ایستگاه

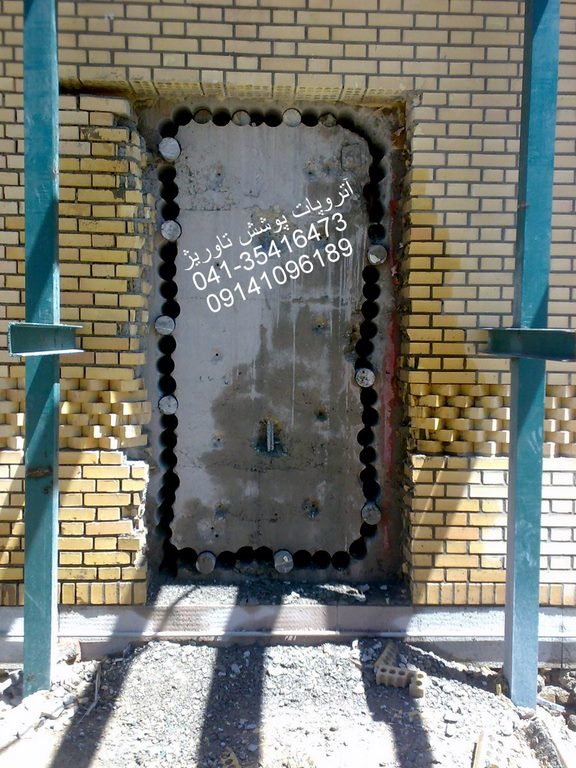

  • اتمام عملیات کرگیری متوالی در ایستگاه پمپاژ هشترود، قطعه آماده حمل به بیرون سایت توسط جرثقیل می باشد :
اتمام عملیات کرگیری متوالی روی دیوار
  • شروع عملیات برش دیوار بتنی در ایستگاه ماه نشان زنجان :
شروع عملیات برش دیوار بتن مسلح در ایستگاه ماه نشان

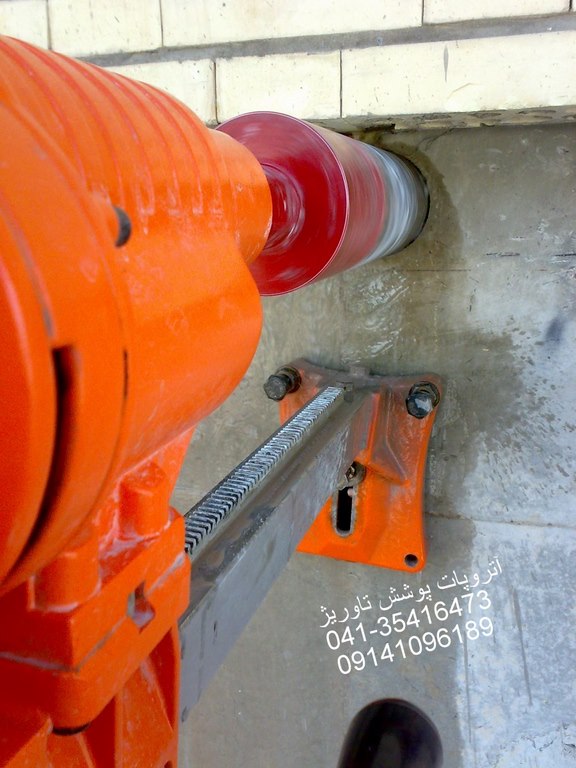

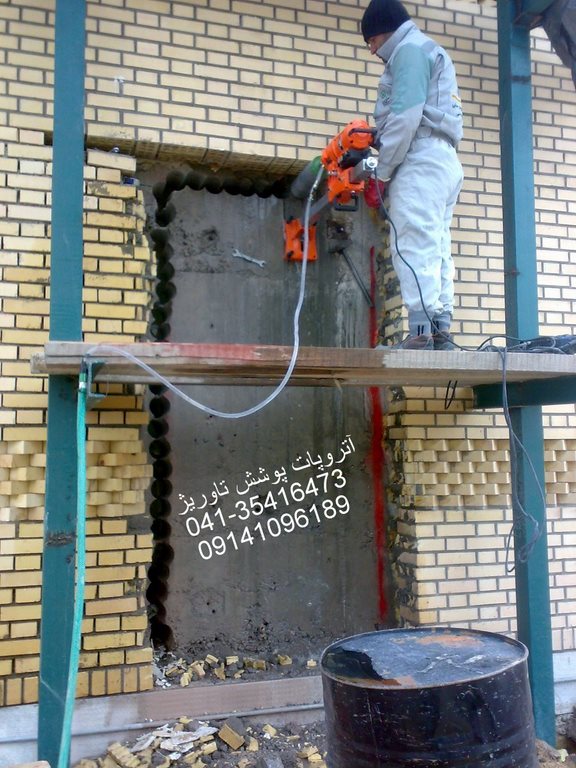

  • نمایی از دستگاه کرگیری حین کار روی دیوار :
نمایی از دستگاه کرگیری حین کار روی دیوار

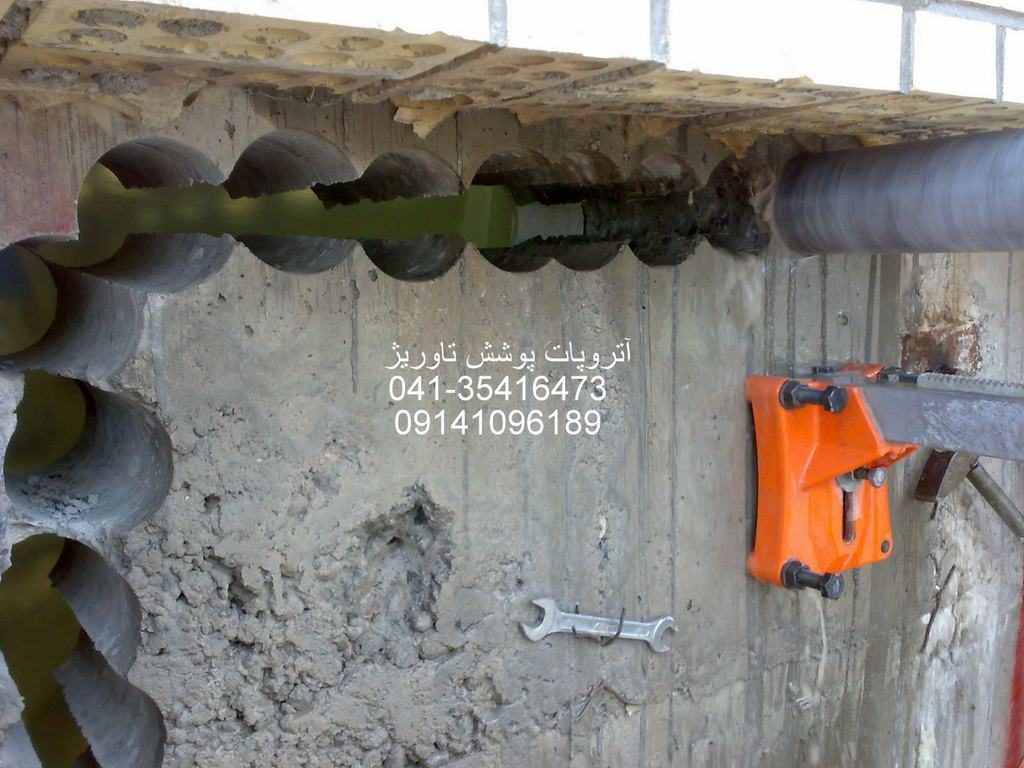

  • ادامه عملیات کرگیری تا برش کامل قطعه بتنی نا خواسته :
برش بتن در عرض اوپنینگ
  • ادامه عملیات برش دیوار بتن مسلح در طول محل نصب درب :
ادامه عملیات کرگیری متوالی تا جدا شدن کامل قطعه بتن ناخواسته

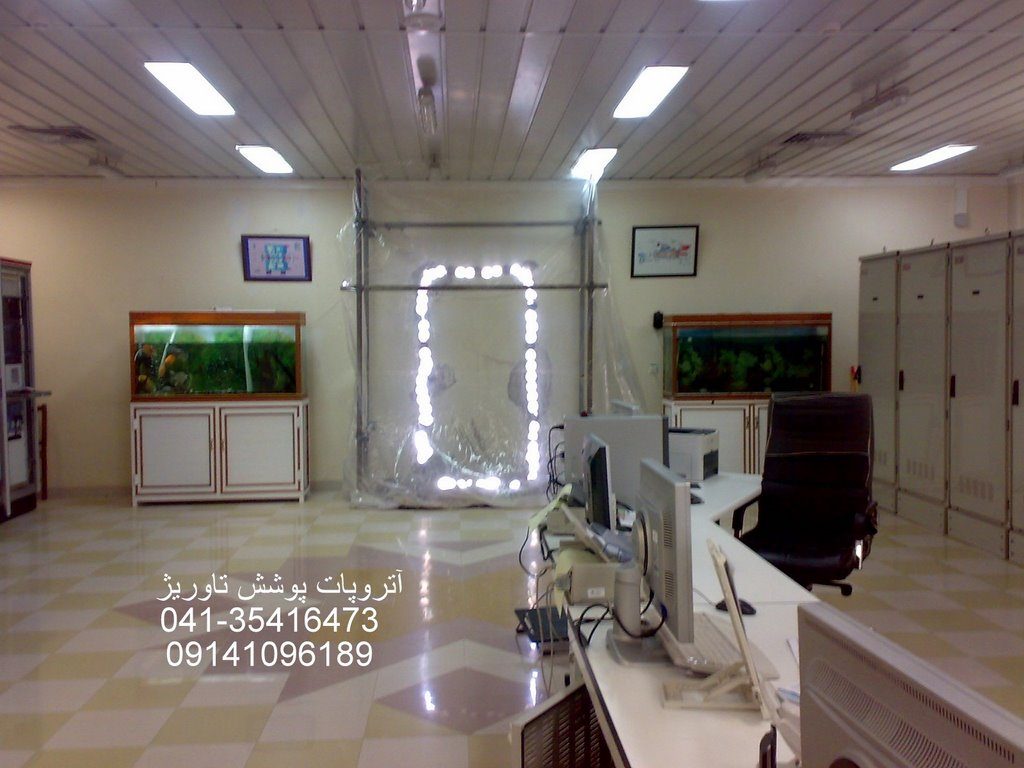

  • نمایی از قطعه بتنی برش خورده روی دیوار بتن مسلح از داخل مرکز کنترل :
اتمام عملیات برش از نمای داخل ساختمان مرکز کنترل

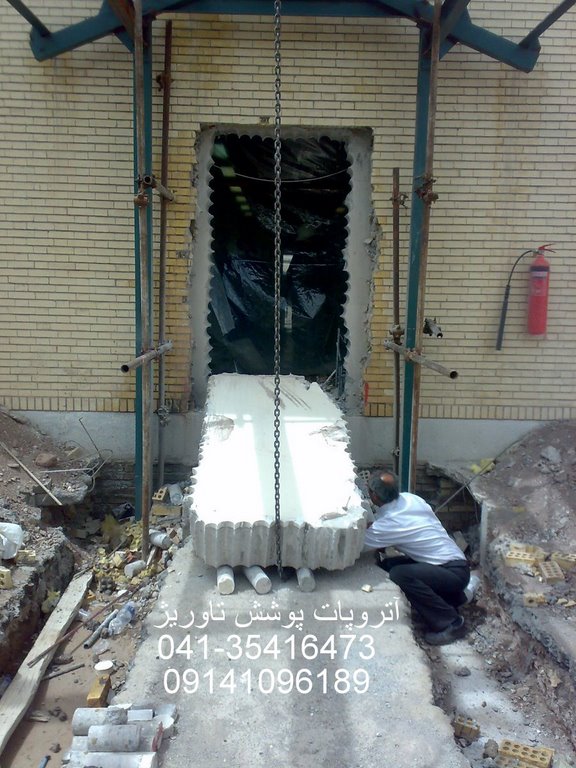

  • اتمام عملیات برش بتن مسلح و نصب زنجیر جرثقیل جهت بیرون کشیدن قطعه بتن برش خورده :
نصب زنجیر جرثقیل روی قطعه بتنی برش خورده

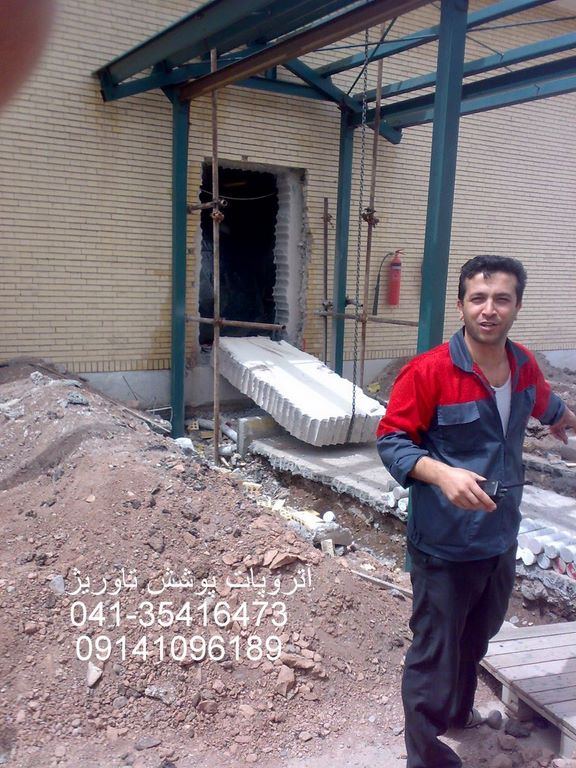

  • قطعه بتن برش خورده که با جرثقیل از محل خارج گشته :
بیرون کشیدن قطعه بتنی برش خورده از داخل دیوار بتن مسلح
  • قطعه بتن برش خورده و آماده حمل به بیرون از سایت :
قطعه بتنی آماده حمل به بیرون از سایت

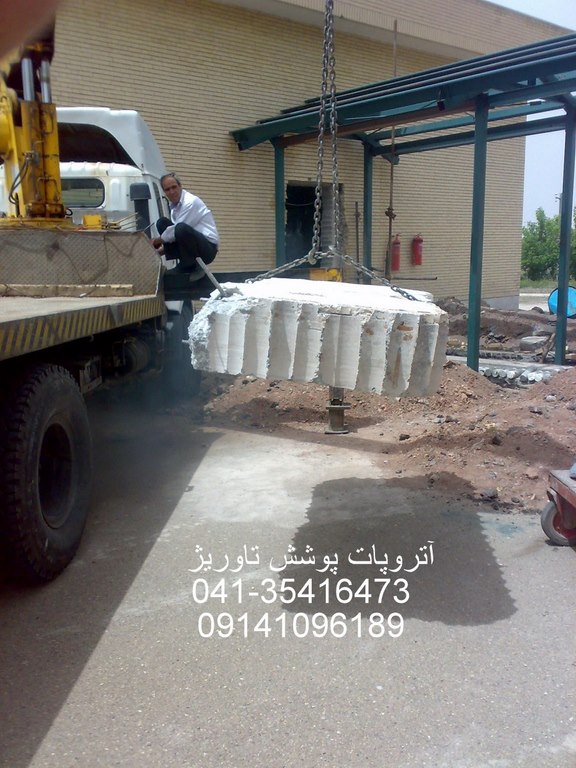

  • حمل قطعه بتنی برش خورده به بیرون از سایت ایستگاه با جرثقیل :
حمل قطعه بتن برش خورده به بیرون از محوطه توسط جرثقیل
  • قطعه بتنی برش خورده پشت جرثقیل :
قطعه بتنی برش خورده پشت جرثقیل

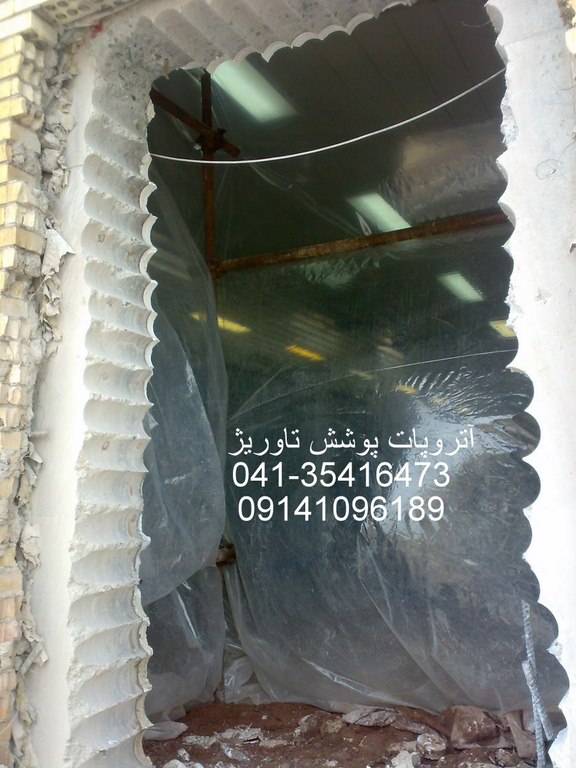

  • نمایی از اوپنینگ باز شده در دیوار بتن مسلح از داخل ساختمان مرکز کنترل :
نمایی از اوپنینگ برش خورده در دیوار بتن مسلح از داخل ساختمان
نمایی از اوپنینگ باز شده در دیوار بتن مسلح از خارج از ساختمان مرکز کنترل
